1、擋煙垂壁的概念

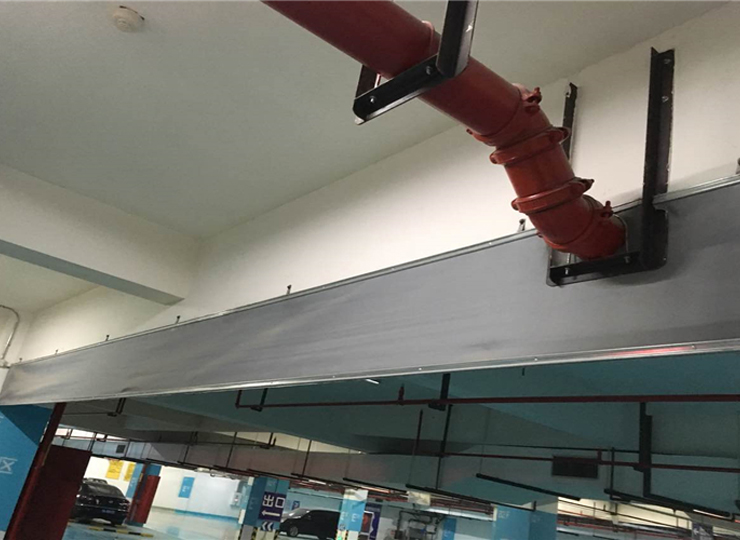

擋煙垂壁——是設置在建筑內頂棚下面，用不燃材料制成，用于阻擋煙氣的水平流動，以形成一定蓄煙空間（亦稱：儲煙倉）的煙氣攔擋阻隔設施。因火災中產生的煙氣在撞到頂棚后向四周擴散，煙氣的彌漫不但會給安全疏散和消防救援造成困難，而且煙氣的高溫會引燃接觸到的可燃物，造成火災的擴大蔓延。為控制和引導煙氣的流動，利用擋煙垂壁的阻隔、圍擋功能，控制引導煙羽流動向，使頂棚空間形成儲煙倉效果。以利于通過自然排煙設施（即外墻上的門窗、洞口）將煙氣排出室外；或隨儲煙倉內煙層積厚促使火災自動報警探頭動作，將信息傳給消防控制系統連鎖機械排煙設備運行排煙。

只要擋煙垂壁設置科學合理，實現理想的儲煙倉功能，才能防止火災煙氣任其自由擴散蔓延，才能有利于控制引導初期火災煙氣排出，有利于安全疏散，有利于火場救援。

2、利用擋煙垂壁合理劃分防煙分區

對于建筑物內面積不大的房間或場所而言，其隔墻分隔開的房間空間，即已分別形成防煙分區。而對于一個建筑面積較大的室內空間來說，則需要利用擋煙垂壁將大空間的頂棚下面分隔出適當面積的防煙分區，藉以形成不小于一定厚度的儲煙倉。

當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm；當采用機械排煙方式時，儲煙倉的厚度不應小于空間凈高的10%，且不應小于500mm。以利于通過自然排煙或機械排煙設施將儲煙倉內煙氣排出室外。

因?yàn)榛馂?zāi)煙氣的流動和彌漫影響著火災的蔓延。如果防煙分區面積過大，會使初期火災影響范圍增加，不利于火災自動報警系統及早啟動，也不利于安全疏散和火災撲救。

如果防煙分區面積過小則會增加工程造價。因此，設計時應根據建筑功能性質具體情況確定合適的防煙分區，科學合理設置擋煙垂壁。

1）防煙分區劃分時，長寬進深不宜過大。

防煙分區的長度或?qū)挾染灰顺^場所地面至頂棚高度的8倍。因防煙分區面積過大，會延長儲煙倉煙層積厚的時間，會影響火災自動報警和連鎖排煙設備的滯后運行。

（1）對于面積較小房間的防煙分區應按獨立房（套）間劃分；

（2）較大房間內，防煙分區長邊長度不應大于24m；

（3）對于寬敞通透的大房間，防煙分區長邊長度不應大于36m；

（4）對于室內高度大于6m的空間場所，長邊不應大于60m，即使有自然對流條件，也不應大于75m 。

2）防煙分區應與火災報警探測區域面積要求相吻合。

因?yàn)榛馂?zāi)自動報警的探測區域，是在報警區域內按探測火災的部位劃分的單元?；馂?zāi)報警區域可能包括若干個探測區域（如：一個防火分區、一個樓層或整棟建筑）。而火災探測區域則應是起火點附近受火災煙氣影響最明顯的防煙分區。所以，確定防煙分區面積時一定要與火災自動報警系統的探測區域面積要求相吻合。否則，容易導致不報或誤報火警。

（1）對于面積較小一般房間防煙分區不宜超過500m2；

（2）對于從主要入口能夠看清其內部的非常寬敞的大房間（如大型商場、展覽廳、觀眾廳等）內的防煙分區不應超過1000m2；

（3）對于汽車庫等敞通空間的防煙分區面積不宜大于2000m2；

（4）地鐵的地下車站站廳、站臺的防火分區內應劃分防煙分區，每個防煙分區的建筑面積不宜超過750m2。

3、確定擋煙垂壁位置時，應保證防煙分區不跨越防火分區

因?yàn)榘l(fā)生火災時，首先是煙氣的流動，這也是火災蔓延的主要因素。如果對設置擋煙垂壁的部位火險環境特征缺乏認識或者對垂壁類型選擇不當，往往會造成擋煙垂壁的虛設。

因?yàn)槟承┕步ㄖ拇罂臻g設計視角追求通視效果，劃分防火分區時，只是局部采用防火墻、樓板等防火分隔構件，盡可能設置平時“隱蔽”的防火卷簾、防火水幕等防火分隔設施。如果擋煙垂壁圍合的防煙分區跨越了防火分區，就會破壞防火分區的保護范圍，一旦發生火災，容易造成不堪想象的“跨區火災”。因?yàn)槠淦綍r(shí)“隱蔽”的防火分區隔斷設施是憑靠防煙分區內的火災自動報警系統連鎖驅動后才能形成功能。而在火災初期，在防火分區尚無“隔斷”情況下，如何設置擋煙垂壁？如何科學處理設置擋煙垂壁與防火分區的關系？這是大型公建空間劃分防煙分區不容忽視的關鍵問題。

如因擋煙垂壁設置不當，極易導致火災煙氣跨區蔓延。與火災自動報警系統連鎖動作的擋煙垂壁設備會體現虛設結果。所以，擋煙垂壁設置時必須科學分析場所部位環境的火險特征，合理確定防火卷簾的設置位置和選型。以保證利用擋煙垂壁圍合的防煙分區絕不跨越防火分區。

4、擋煙垂壁的設置應合理可靠

擋煙垂壁分為固定式和活動式兩種類型。固定式擋煙垂壁是依附棚、梁、墻等建筑結構直接連接固定?；顒?dòng)式擋煙垂壁有翻板式和卷簾式兩種型式，平時“隱藏”不露，發生火災時通過火災自動報警系統連鎖動作到位。在具體設置時，應根據場所部位的性質和條件合理選擇，避免造成火災隱患。設置時應注意如下問題：

1）平時敞開的防火門或防火卷簾部位，應設置固定式擋煙垂壁。

在防煙分區設計中，因?yàn)橄噜彿阑鸱謪^(qū)分界處有防火卷簾（門）設施，而最容易忽視防火分區部位兩側的防煙分區擋煙問題。火災初期必然先是煙氣擴散，如室內起火點臨近防火分區分界處而平時敞通的部位，其兩側的防煙分區，在防火卷簾未下落前，卷簾兩側防煙分區的儲煙倉是連通的。雖然防火卷簾能與火災報警系統聯動，但感煙探頭需在儲煙倉內煙層積厚到相當程度才能促使煙氣進入探頭電離室，當煙粒子破壞電離室電位平衡后才報警給系統主機，繼而由消防集控中心連鎖指令防火卷簾的下落，其下落動作必然要比煙氣的“跨界”擴散滯后一段時間。只要卷簾平常全部卷起，就等于沒有擋煙垂壁，貌似兩個相鄰的防火（防煙）分區實際是一個儲煙倉；由于“跨界”防煙分區（儲煙倉）的面積過大，必然會影響煙層積厚的時間，會使感煙探頭報警的時間滯后，繼而連鎖指令卷簾下落動作的時間更滯后。況且，由于煙氣的跨界蔓延，極容易造成不同防火分區的感煙探測器同時報警，也勢必會導致建筑內消防系統聯動控制功能紊亂失措；按一個防火分區設置的消防自救能力就成為“杯水車薪”，嚴重后果不堪設想。這也是超大公共建筑蔓延火災的最根本原因。所以，位于大型公共建筑防火分區界限處（平時卷置敞開）的卷簾（門）部位，應設置擋煙垂壁。

2）位于相鄰防火分區界限處的常開式防火卷簾門，平時呈卷置狀態時，可留滯一段卷簾末端（棚下高度不小于500mm）兼替固定式擋煙垂壁。

如考慮通視景觀效果，不留滯卷簾末端兼替擋煙垂壁，也可在卷簾下加設固定式透明防火玻璃擋煙垂壁。而絕不應采用活動式擋煙垂壁。

3）在防煙分區界限處的井字梁下，應設置高度不小于500mm的擋煙垂壁。因井字梁樓板的梁是等高的，不論梁有多高，都不能起到防煙分區的擋煙垂壁作用。當靠近防煙分區界限的井字格內充滿煙后，自然要向相鄰防煙分區的井字格內蔓延。所以，井字梁下應設置擋煙垂壁。

4）除相鄰防火分區臨界處設有（平時常開的）防火卷簾（門）部位的擋煙垂壁應選擇固定式外，其他部位的擋煙垂壁可選擇活動式。

5）活動擋煙垂壁應具有火災自動報警系統自動啟動和現場手動啟動功能，當火災確認后，火災自動報警系統應在15s內聯動相應防煙分區的全部活動擋煙垂壁， 60s以內擋煙垂壁應開啟到位。

6）擋煙垂壁制作安裝應滿足如下要求：

（1）選材應為不燃材料；

（2）與相鄰建筑結構之間不得留有縫隙，以防漏煙；

（3）利用建筑梁板作為擋煙垂壁時，擋煙垂壁至室內地面的高度不宜小于2m，以免遮擋視線，影響疏散。

（4）活動擋煙垂壁的手動操作按鈕應固定安裝在距建筑地面1.3m ~ 1.5m之間便于操作的明顯地點。

總之，擋煙垂壁的設置應科學合理。應針對具體建筑環境、使用功能條件、火災危險因素等方面經科學分析后，合理確定設置方案。以充分發揮其為建筑火災初期的防排煙創造有利條件、利于安全疏散、預防火災蔓延和有利消防救援方面，發揮應有的積極作用。
